Fibra de Vidro para Isoladores

Para os mais altos requisitos elétricos e mecânicos.

O cilindro de polímero reforçado com fibra (FRP) é um dos importantes materiais dielétricos usados ​​na indústria de transformadores. Também está sendo amplamente utilizado em diversas aplicações estruturais, químicas e comerciais devido às suas excelentes propriedades mecânicas. Os cilindros FRP fabricados pela EMR atendem aos rigorosos requisitos de qualidade da indústria de transformadores.

Processo de Fabricação:

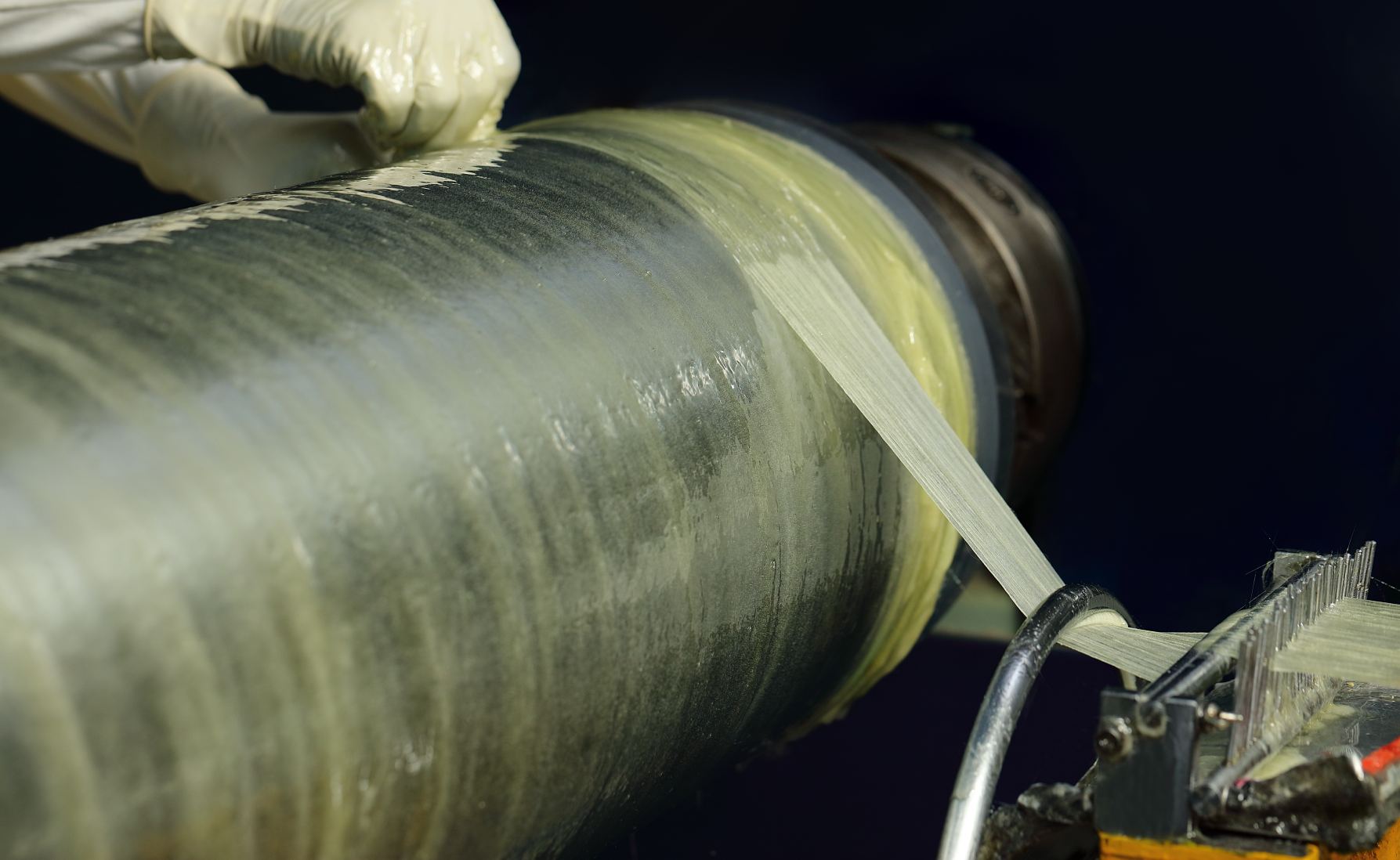

Os cilindros FRP são fabricados usando a tecnologia de enrolamento de filamento. As bobinadeiras com controle numérico computadorizado (CNC) enrolam as fibras de vidro impregnadas de resina no mandril. Após o enrolamento, a resina epóxi é curada em fornos com temperatura controlada. Até a finalização da cura, os mandris são mantidos girando para evitar deslocamento da resina. Finalmente, o material é resfriado até a temperatura ambiente e o mandril é retirado do cilindro.

O ângulo de enrolamento é o ângulo entre as fibras de vidro e o eixo do tubo. Vários ângulos de enrolamento (5°- 88°) e diferentes sistemas de resina nos permitem oferecer soluções multifacetadas e personalizadas. Ângulos de enrolamento pequenos resultam em tubos com alta resistência à flexão (BFW) e ângulos grandes em tubos resistentes à pressão (PFW). Diferentes ângulos também podem ser combinados para produzir tubos que podem suportar altas forças de flexão, bem como alta pressão interna (PBFW).

Certificados pelos padrões ISO 9001, os processos de produção atendem aos rigorosos requisitos de segurança e qualidade estabelecidos pelas indústrias de transformadores e outras indústrias relacionadas.

Material, Design e Dimensões:

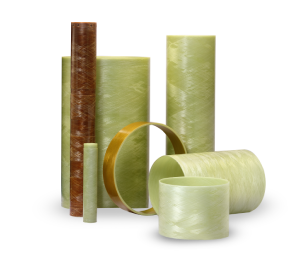

Os cilindros FRP estão disponíveis em diâmetros de 28 mm a 1000 mm. Para atender aos altos requisitos elétricos e mecânicos, a EMR utiliza apenas fibra de vidro E e resina epóxi de cura em alta temperatura de fornecedores renomados.

Aplicaticações Comutadores em Carga:

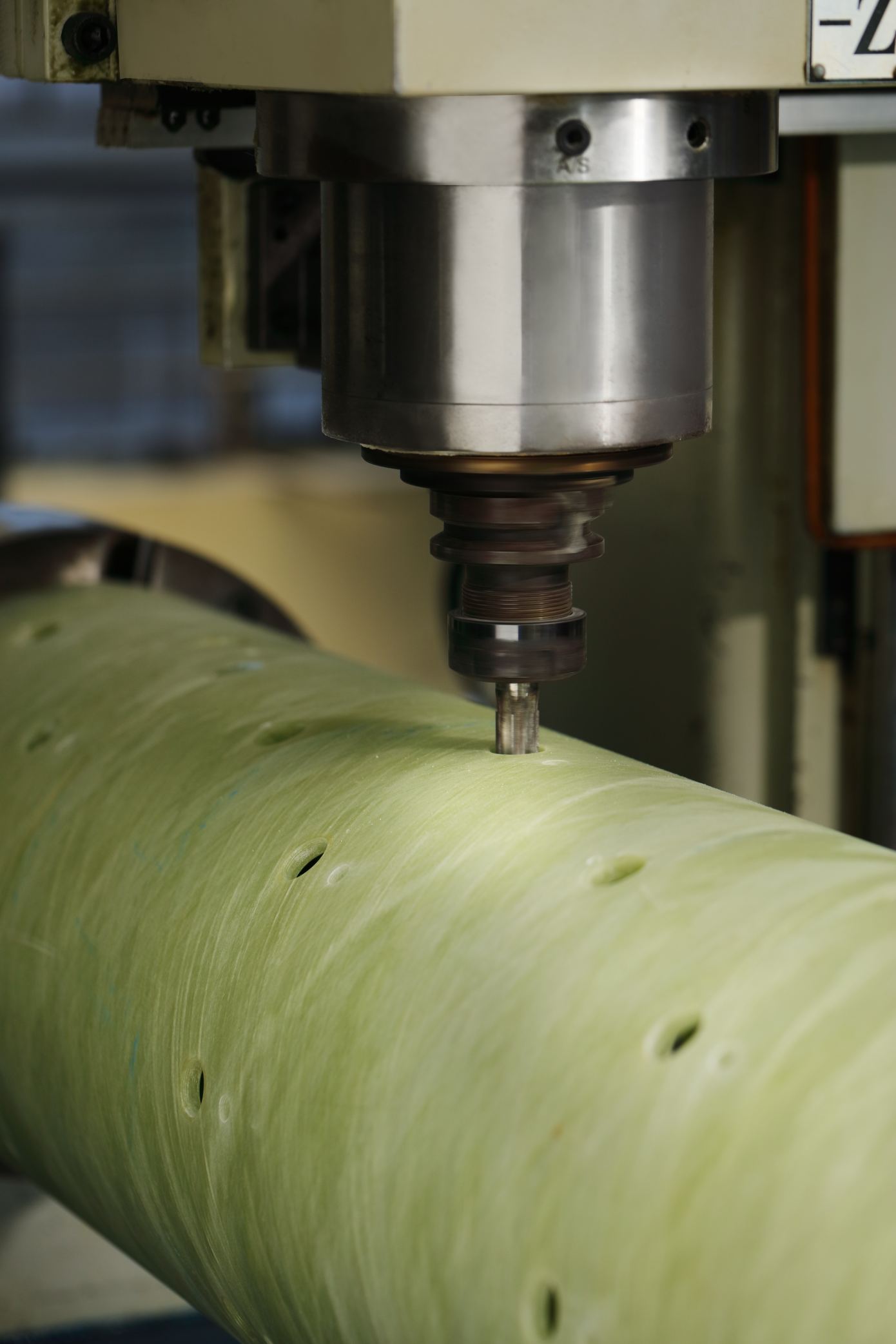

Os requisitos elétricos e mecânicos são muito elevados em um OLTC, exigindo que o cilindro seja usinado de muitas maneiras diferentes. Nos OLTCs, os cilindros servem como carcaças, eixos de transmissão, porta-contatos e muito mais.

Produção de Transformadores:
Nos transformadores, os antigos cilindros de papel duro estão sendo substituídos por cilindros modernos de FRP. Isso garante maior qualidade no comportamento elétrico e mecânico. As aplicações mais comuns são bobinas de supressão de arco ou cilindros para enrolamentos de transformadores.

Outras aplicações:
Outras aplicações comuns incluem suportes de enrolamento para reatores, espaçadores isolantes e invólucros em equipamentos de teste de alta tensão, tubos isolantes para dispositivos de medição e cilindros de suporte para isoladores compostos ocos.
